Im ersten Teil der Serie „Abdichtung von erdberührten Bauteilen“ gibt der Fachleiter für Abdichtungstechnik Mario Heinl einen Einblick in die DIN 18533 und erläutert deren wichtigste Änderungen von 2017 bis 2026. Teil 1 der Norm regelt die Anforderungen sowie die Planungs- und Ausführungsgrundsätze für die Abdichtung erdberührter Bauteile.
Einordnung und Hintergrund
Mit der Neuausgabe der DIN 18533-1:2026-06 „Abdichtung von erdberührten Bauteilen – Teil 1: Anforderungen, Planungs- und Ausführungsgrundsätze“ wurde die seit 2017 geltende Fassung überarbeitet. Im Mittelpunkt stehen eine stärkere Abstimmung mit DIN 4095-1, eine vereinfachte Klassensystematik und klarere Regeln für wichtige Anschlussdetails. Die DIN 18533 wurde 2017 im Zuge der Ablösung der früheren DIN 18195 veröffentlicht. Sie regelt die Anforderungen an Planung, Auswahl und Ausführung von Abdichtungen erdberührter Bauteile. Teil 1 enthält die stoffübergreifenden Grundsätze, während die Teile 2 und 3 die bahnenförmigen beziehungsweise flüssig zu verarbeitenden Abdichtungsstoffe behandeln.
Die Ausgabe 2026 ersetzt DIN 18533-1:2017-07 sowie DIN 18533-1/A1:2018-09. Das bewährte Grundkonzept bleibt bestehen, wird jedoch an mehreren Stellen präzisiert und praxistauglicher gefasst.
Neue Verknüpfung mit DIN 4095-1
Die fachlich bedeutendste Änderung betrifft die Einbindung der DIN 4095-1. Einwirkungen von Wasser aus dem Baugrund werden aus dieser Norm aufgenommen und in Beanspruchungen für die Abdichtung umgesetzt. Damit werden Baugrundbeurteilung und Abdichtungsplanung enger miteinander verknüpft. Für die Planung bedeutet dies insbesondere:
- Die Wassereinwirkungen am Bauwerksstandort müssen auf Grundlage der DIN 4095-1 beziehungsweise einer entsprechenden geotechnischen Beurteilung ermittelt werden.
- Der für die Abdichtung maßgebliche Bemessungswasserstand und die Wasserbeanspruchungsklasse sind nachvollziehbar festzulegen.
- Die Auswahl der Abdichtungsbauart baut unmittelbar auf dieser Einstufung auf.
“Die Abdichtungsauswahl beginnt nicht erst beim Produkt. Entscheidend ist die belastbare Ermittlung der Einwirkungen aus Baugrund und Wasserverhältnissen.”
Aus Wassereinwirkung wird Wasserbeanspruchung
Die bisherigen „Wassereinwirkungsklassen“ werden in der Ausgabe 2026 als „Wasserbeanspruchungsklassen“ bezeichnet. Die bekannten Klassen W1-E bis W4-E bleiben als Grundstruktur erhalten. Die neue Bezeichnung stellt stärker heraus, welche Beanspruchung auf die Abdichtung wirkt. Die Systematik im Überblick:

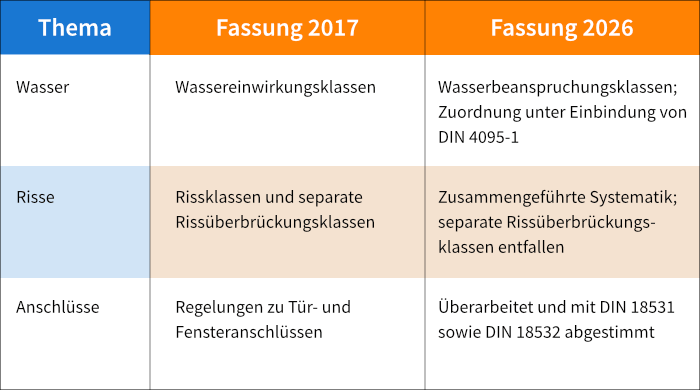

In der Ausgabe 2026 werden die bisherigen „Wassereinwirkungsklassen“ in „Wasserbeanspruchungsklassen“ umbenannt.
Bild: © f:data GmbH
Zusammenführung von Riss- und Rissüberbrückungsklassen
In der Ausgabe 2017 wurden Rissklassen R1-E bis R4-E und Rissüberbrückungsklassen RÜ1-E bis RÜ4-E getrennt betrachtet. In der Neufassung werden beide Systeme zusammengeführt. Eigenständige Rissüberbrückungsklassen kommen in der Normenreihe nicht mehr vor.
Die Abdichtungsbauarten werden dadurch direkter den maßgeblichen Rissklassen zugeordnet. Für Planung, Ausschreibung und Ausführung verringert sich der parallele Umgang mit zwei Klassensystemen. Die wesentlichen Vorteile sind:
- übersichtlichere Systemauswahl,
- weniger Interpretationsspielraum bei der Zuordnung,
- klarere Verbindung zwischen zu erwartender Rissbildung und geeigneter
Überarbeitung der Tür- und Fensteranschlüsse
Der Abschnitt zu Tür- und Fensteranschlüssen wurde überarbeitet und mit den Regelungen der DIN 18531 und DIN 18532 abgestimmt. Damit reagiert die Norm insbesondere auf Anforderungen an schwellenarme und barrierefreie Übergänge.
Als Grundregel bleibt eine Anschlusshöhe von mindestens 15 cm über den künftigen Nutzbelag bestehen. Abgesenkte Anschlüsse können jedoch geplant und ausgeführt werden, wenn die jeweils erforderlichen zusätzlichen konstruktiven Maßnahmen eingehalten werden.
“Je geringer die Anschlusshöhe ausfällt, desto wichtiger werden die koordinierte Detailplanung, die Beherrschung des Wasseranfalls und die Abstimmung der beteiligten Gewerke.”

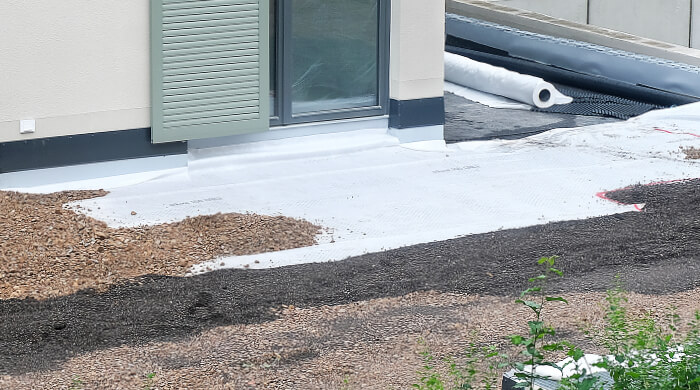

Der Abschnitt zu Tür- und Fensteranschlüssen wurde überarbeitet.
Bild: © f:data GmbH
Praxisorientierte Weiterentwicklung statt Systemumstellung
Die Revision ist keine vollständige Neuordnung der DIN 18533-1. Vielmehr werden die seit 2017 etablierten Grundlagen weiterentwickelt. Erfahrungen aus Planung und Ausführung fließen in klarere Begriffe, besser abgestimmte Regelungen und eine stärkere Unterstützung bei der Auswahl der Abdichtungsbauart ein.
Besonders deutlich wird dies an der Verknüpfung mit DIN 4095-1, an der vereinfachten Risssystematik und an den differenzierteren Anschlussregeln. Für die Praxis steigen damit die Anforderungen an eine nachvollziehbare, objektspezifische Planung, zugleich werden Zuordnung und Kommunikation eindeutiger.
Der Experten-Tipp
„Die DIN 18533-1:2026 entwickelt die bewährte Fassung von 2017 gezielt weiter – mit engerer Verzahnung von Baugrundbewertung und Abdichtungsplanung, einer vereinheitlichten Risssystematik und praxisgerechteren Anschlussregeln. Planer, Sachverständige und ausführende Unternehmen sollten daher ihre Planungs- und Ausschreibungsprozesse entsprechend anpassen.“
Herzlichen Dank an Mario Heinl, Dachdeckermeister und Fachleiter für Dach-, Wand und Abdichtungstechnik, für die fachliche Unterstützung bei diesem Artikel auf bauprofessor.de.
