Rautenziegel

Rautenziegel sind rautenförmige Dachziegel mit Verfalzung, die Regenwasser sicher ableiten und ein diagonal strukturiertes Dachbild erzeugen.

Was ist ein Rautenziegel?

Ein Rautenziegel ist ein Falzziegel, dessen Grundform nicht rechteckig (wie z. B. Hohlfalzziegel), sondern rautenförmig ist. Darum zählt er zu den Formziegeln, also Ziegeln, die nicht auf einer Rechteckform basieren.

Bei der Verlegung werden die einzelnen Ziegel diagonal verlegt, sodass ihre Spitze zum Dachrand weist. Dadurch entsteht auf dem Dach ein diagonales, stufenförmiges, sich überlappendes Muster.

Dank der mehrstufigen Verfalzung leitet der Rautenziegel Niederschlagswasser effizient ab und sorgt so für hohe Regensicherheit.

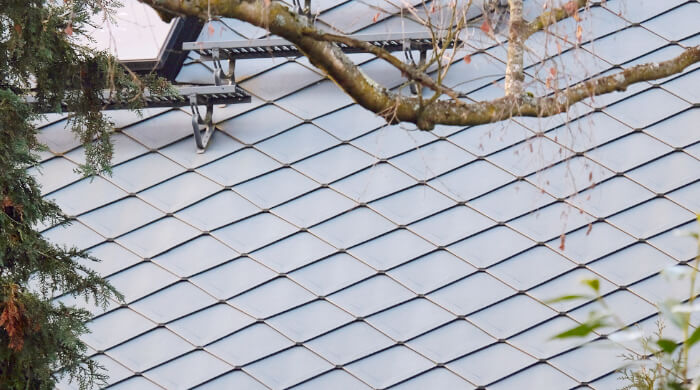

Rautenziegel eignen sich für Dächer historischer und moderner Bauten sowie als Fassadenverkleidung. Bild: © f:data GmbH

Anwendung von Rautenziegeln

Rautenziegel finden u. a. Verwendung bei:

flach geneigten Dächern,
steil geneigten Dächern,
historischen, repräsentativen Bauten wie Kirchen oder Rathäusern,
seltener auch bei Neubauten oder
als Fassadenverkleidung.

Herstellung von Rautenziegeln

Rautenziegel gehören zu den Pressdachziegeln. Dabei wird zunächst aufbereitete Tonmasse in einer Strangpresse zu einem flachen Strang geformt und dieser in einzelne Stücke geschnitten. Anschließend werden diese in einer Stempelpresse zwischen einer Ober- und Unterform unter hohem Druck in die charakteristische Raute gepresst. Nach dem Pressvorgang trocknen die Ziegel schonend, bevor sie im Brennofen durch den Brennvorgang ihre endgültige Festigkeit erhalten.

Ein Artikel von

Daria Kern

Architektur-Studentin an der Bauhaus-Universität Weimar
E-Mail: daria.kern@uni-weimar.de

13.10.2015
