Abwasserhebeanlage

Eine Abwasserhebeanlage ist eine Pumpeinrichtung, die Abwasser aus tiefer liegenden Bereichen eines Gebäudes sicher in die Kanalisation fördert. Sie schützt vor Überflutungen infolge von Rückstau.

Was ist eine Abwasserhebeanlage?

Eine Abwasserhebeanlage, auch Hebeanlage genannt, ist eine automatisch arbeitende Anlage, die Abwasser mithilfe einer Pumpe über die Rückstauebene hebt und so eine sichere Entwässerung von Gebäuden und Grundstücken ermöglicht. Sie kommt zum Einsatz, wenn sanitäre Anlagen unterhalb der Rückstauebene liegen und Abwasser nicht über ein natürliches Gefälle in die Kanalisation abgeleitet werden kann.

Funktionen einer Abwasserhebeanlage

Abwasserhebeanlagen werden eingesetzt, wenn Abwasser nicht im natürlichen Gefälle in die Kanalisation abgeleitet werden kann oder es unterhalb der Rückstauebene anfällt. Die Rückstauebene ist die maßgebliche Bezugshöhe, bis zu der Abwasser bei einem Rückstau in der Kanalisation ansteigen kann. Sie entspricht in der Regel der Höhe der Straßenoberkante an der Anschlussstelle des Grundstücks, sofern keine andere Rückstauebene festgelegt wurde. Funktionen der Abwasserhebeanlage sind u. a.:
  • Rückstausicherung
    Bei Starkregen, Hochwasser oder Verstopfungen kann der Wasserspiegel in der Kanalisation ansteigen. Dadurch steigt auch der Wasserstand in allen angeschlossenen Leitungen, Schächten und Grundleitungen von Gebäuden.
    Erreicht das Abwasser die Rückstauebene, kommt es zum Rückstau. Das Wasser kann dann nicht mehr regulär über den Kanal abfließen und wird in die angeschlossenen Entwässerungsleitungen zurückgedrückt.
    Besonders gefährdet sind Entwässerungsstellen unterhalb der Rückstauebene, etwa in Kellern oder Souterrain-Wohnungen. Dort kann das Abwasser aus Duschen, Waschbecken oder Bodenabläufen austreten und Räume überfluten. Es drohen Wasserschäden an Gebäuden, an der Möblierung sowie hygienische Beeinträchtigungen.

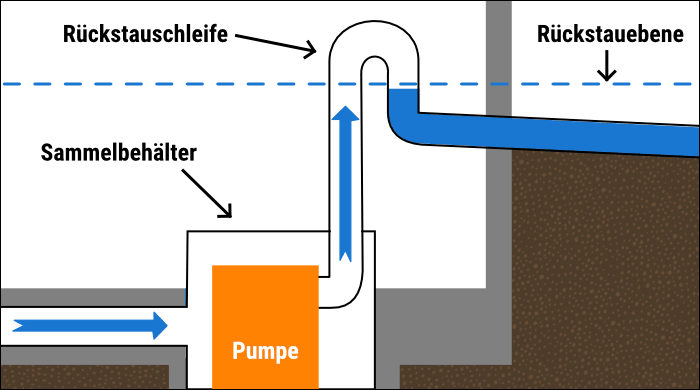

    Funktion einer Abwasserhebanlage
    Funktion einer Abwasserhebanlage Bild: © f:data GmbH
    Eine Abwasserhebeanlage verhindert Rückstau, indem sie das Abwasser über die Rückstauebene hinweg in die Kanalisation pumpt. Dadurch ist auch bei Rückstau eine sichere Entwässerung gewährleistet.
  • Gebäudeentwässerung
    Auch regulär anfallendes Abwasser unterhalb der Rückstauebene kann mit einer Abwasserhebeanlage in die Kanalisation geleitet werden, z. B. aus sanitären Anlagen in Souterrain-Wohnungen oder Bodenabläufen in Garagen und Kellern.
  • Grundstücksentwässerung
    Auch Niederschlagswasser, das auf versiegelten Flächen unterhalb der Rückstauebene anfällt und nicht versickern kann, kann über eine Abwasserhebeanlage gesammelt und in die Kanalisation geleitet werden. Das betrifft z. B. Entwässerungsanlagen von Tiefgaragen oder versiegelten Hofflächen, deren Hebeanlagen hierfür geeignet sind.

Wie funktioniert eine Abwasserhebeanlage?

Eine Abwasserhebeanlage wird in der Regel dort installiert, wo Abwasser unterhalb der Rückstauebene anfällt und nicht im freien Gefälle in den öffentlichen Kanal abgeleitet werden kann, z. B. im Keller. Sie wird am tiefsten Punkt der zu entwässernden Anlage aufgestellt oder – je nach Bauart – in einem Schacht oder in der Bodenplatte installiert.
Das Abwasser wird zunächst in einem Sammelbehälter aufgefangen. Sobald ein bestimmter Füllstand erreicht ist, schaltet sich die Pumpe automatisch ein und fördert das Abwasser über eine Leitung mit Rückstauschleife oberhalb der Rückstauebene. Von dort fließt es im Freispiegelgefälle weiter in die Grundleitung bzw. den öffentlichen Kanal. Die Rückstauschleife verhindert, dass bei Rückstau Abwasser aus dem Kanal in das Gebäude eindringt. Entwässerungsleitungen oberhalb der Rückstauebene, zum Beispiel für die Dachentwässerung, dürfen nicht an die Hebeanlage angeschlossen werden.

Arten von Abwasserhebeanlagen

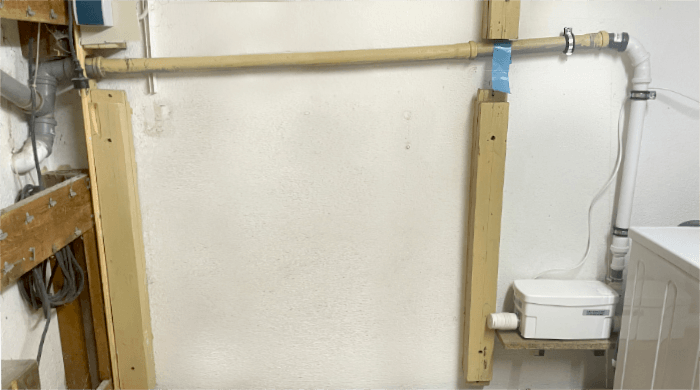

Die Abwasserhebeanlage pumpt das Abwasser der Waschmaschine (rechts) im Keller in die höher liegende Abwasserleitung (links) und ermöglicht so den Abtransport.
Die Abwasserhebeanlage pumpt das Abwasser der Waschmaschine (rechts) im Keller in die höher liegende Abwasserleitung (links) und ermöglicht so den Abtransport. Bild: © f:data GmbH
Abwasserhebeanlagen werden nach Art des Abwassers und ihrem Einsatzbereich unterschieden:
  • Abwasserhebeanlagen für fäkalienhaltiges Abwasser (Schwarzwasser) werden verwendet, wenn fäkalienhaltiges Schmutzwasser aus Toiletten und anderen sanitären Anlagen anfällt, z. B. in Wohngebäuden, Krankenhäusern, Schulen oder Mehrparteienhäusern.
  • Abwasserhebeanlagen für fäkalienfreies Schmutzwasser (Grauwasser) dienen der Ableitung von fäkalienfreiem Abwasser u. a. aus Duschen, Badewannen, Waschbecken und Wasch- und Spülmaschinen. Einige Abwasserhebeanlagen sind zusätzlich für die Förderung von Niederschlagswasser geeignet.
  • Abwasserhebeanlagen zur begrenzten Verwendung sind Kleinhebeanlagen für den Anschluss weniger Entwässerungsgegenstände (z. B. ein WC und ein Waschbecken) im selben Raum. Je nach Ausführung fördern sie fäkalienhaltiges oder fäkalienfreies Abwasser. Diese Anlagen dürfen in der Regel nur nach den technischen Regelwerken festgelegten Voraussetzungen eingesetzt werden.
Bauprofessor-Redaktion
Dieser Beitrag wurde von unserer Bauprofessor-Redaktion erstellt. Für die Inhalte auf bauprofessor.de arbeitet unsere Redaktion jeden Tag mit Leidenschaft.
Über Bauprofessor »
08.07.2026
© Copyright
Copyright bauprofessor.de Lexikon
Herausgeber: f:data GmbH Weimar und Dresden
Die Inhalte dieser Begriffserläuterung und der zugehörigen Beispiele sind urheberrechtlich geschützt. Jede Verwertung außerhalb der engen Grenzen des Urheberrechtsgesetzes ist ohne Zustimmung der f:data GmbH unzulässig und strafbar. Das gilt insbesondere für Vervielfältigung, Übersetzung, Mikroverfilmung und die Einspeicherung und Verarbeitung in elektronischen Systemen.
Alle in diesem Werk enthaltenen Angaben, Ergebnisse usw. wurden von den Autoren nach bestem Wissen erstellt. Sie erfolgen ohne jegliche Verpflichtung oder Garantie der f:data GmbH. Sie übernimmt deshalb keinerlei Verantwortung und Haftung für etwa vorhandene Unrichtigkeiten.
Die Wiedergabe von Gebrauchsnamen, Handelsnamen, Warenbezeichnungen usw. in diesem Werk berechtigt auch ohne besondere Kennzeichnung nicht zu der Annahme, dass solche Namen im Sinne der Warenzeichen- und Markenschutz-Gesetzgebung als frei zu betrachten wären und daher von jedermann benutzt werden dürfen.

Aktuelle Baupreise zu Abwasserhebeanlage

Ermitteln Sie aktuelle, verlässliche Preise zu Bauleistungen für alle Stadt- und Landkreise in Deutschland.

Beispiel Bauleistung
Euro-Zeichen

Orientierungspreis pro St

Abwasserhebeanlagen

Fäkalienhebeanlage H 5 m 2Pumpen Steuerungseinheit IP54

VON9.652,66 €
MITTEL10.176,35 €
BIS10.804,03 €
Landkarte Deutschland

Stand: Juli 2026 (ohne USt.)
Euro-Zeichen

Zeitansatz pro St

Gesamt: 1,35 h (81 min)
Weitere Leistungen mit regionalen Baupreisen:
Baupreise
Baupreise
Baupreise
Alle Preise für Bauleistungen und Bauelemente finden Sie auf

Aktuelle Normen und Richtlinien zu "Abwasserhebeanlage"

DIN-Normen VDI-Richtlinien
DIN EN 12050-2
Abwasserhebeanlagen für die Gebäude- und Grundstücksentwässerung - Teil 2: Abwasserhebeanlagen für fäkalienfreies Abwasser
Ausgabe 2015-05
Diese Norm gilt ausschließlich für Abwasserhebeanlagen für fäkalienfreies Abwasser, zur rückstausicheren Entwässerung von Ablaufstellen in Gebäuden und auf Grundstücken außerhalb von Gebäuden unterhalb der Rückstauebene. Die Norm enthält allgemeine A...
- DIN-Norm im Originaltext -
DIN-Norm
DIN EN 12050-1
Abwasserhebeanlagen für die Gebäude- und Grundstücksentwässerung - Teil 1: Fäkalienhebeanlagen
Ausgabe 2015-05
Diese Norm gilt für Abwasserhebeanlagen für fäkalienhaltiges Abwasser zur rückstausicheren Entwässerung von Ablaufstellen in Gebäuden und auf Grundstücken unterhalb der Rückstauebene. Diese Hebeanlagen können werkseitig zusammengebaut oder als Bausat...
- DIN-Norm im Originaltext -
DIN-Norm
DIN EN 12050-3
Abwasserhebeanlagen für die Gebäude- und Grundstücksentwässerung - Teil 3: Hebeanlagen zur begrenzten Verwendung
Ausgabe 2015-08
Diese Norm gilt für Hebeanlagen zur begrenzten Verwendung für fäkalienhaltiges oder fäkalienfreies häusliches, nicht gewerbliches Abwasser unterhalb der Rückstauebene. Sie enthält allgemeine Anforderungen, wesentliche Bau- und Prüfgrundsätze, gemeins...
- DIN-Norm im Originaltext -
DIN-Norm
DIN EN 12050-4
Abwasserhebeanlagen für die Gebäude- und Grundstücksentwässerung - Teil 4: Rückflussverhinderer für fäkalienfreies und fäkalienhaltiges Abwasser
Ausgabe 2015-05
Diese Norm gilt für Rückflussverhinderer für Abwasserhebeanlagen für fäkalienhaltiges und fäkalienfreies Abwasser, die entweder integriert oder als separater Teil der Hebeanlage den Rückfluss des Abwassers aus der Druckleitung in den Sammelbehälter v...
- DIN-Norm im Originaltext -
DIN-Norm
DIN EN 12056-4
Schwerkraftentwässerungsanlagen innerhalb von Gebäuden - Teil 4: Abwasserhebeanlagen; Planung und Bemessung
Ausgabe 2001-01
Diese Norm beschreibt Auslegungs- und Installationsregeln für Abwasserhebeanlagen für fäkalienhaltiges und fäkalienfreies Abwasser für Gebäude und deren Anschluss an die Sammel- und Grundleitungen....
- DIN-Norm im Originaltext -
DIN-Norm
DIN 1986-100
Entwässerungsanlagen für Gebäude und Grundstücke - Teil 100: Bestimmungen in Verbindung mit DIN EN 752 und DIN EN 12056
Ausgabe 2016-12
Diese Norm gilt für Entwässerungsanlagen zur Ableitung von Abwasser in allen Gebäuden und auf Grundstücken, die überwiegend mit Freispiegelleitungen betrieben werden.Diese Norm wurde vom Arbeitsausschuss NA 119-05-02 AA „Entwässerungsanlagen für Gebä...
- DIN-Norm im Originaltext -
DIN-Norm
Inbetriebnahme - Abwasserhebeanlagen
Auszug im Originaltext aus DIN EN 12056-4 (2001-01)
Die Inbetriebnahme muss durch einen hierfür Fachkundigen erfolgen, für dessen Verfügbarkeit der unmittelbare Lieferant der Abwasserhebeanlage verantwortlich ist. Zur Inbetriebnahme ist ein Probelauf mit Wasser über mindestens zwei Schaltspiele erford...
- DIN-Norm im Originaltext -
DIN-Norm
Förderhöhenbemessung - Abwasserhebeanlagen
Auszug im Originaltext aus DIN EN 12056-4 (2001-01)
Die Förderhöhe Hp muss größer oder gleich der Gesamtförderhöhe Htot sein, die berechnet wird nach(1) Htot = H geo + HV mit (2) HV = HV, A + HV, RDabei ist: ... Bild 6 zeigt die Beziehung zwischen Förderhöhe und Förderstrom und verdeutlicht deren B...
- DIN-Norm im Originaltext -
DIN-Norm
Installation - Abwasserhebeanlagen
Auszug im Originaltext aus DIN EN 12056-4 (2001-01)
Abwasserhebeanlagen sind verdrehsicher zu installieren. Auftriebsgefährdete Abwasserhebeanlagen sind auftriebssicher zu befestigen.Räume für Abwasserhebeanlagen müssen so groß sein, dass neben und über allen zu bedienenden und zu wartenden Teilen ein...
- DIN-Norm im Originaltext -
DIN-Norm
Rohrleitungen - Abwasserhebeanlagen
Auszug im Originaltext aus DIN EN 12056-4 (2001-01)
An die Abwasserhebeanlage angeschlossene Installationen unterhalb der Rückstauebene sind in Übereinstimmung mit EN 12056 auszulegen und entsprechend zu installieren.Alle Rohrleitungen sind so zu verlegen, dass diese von selbst leer laufen können. Die...
- DIN-Norm im Originaltext -
DIN-Norm
Förderstrombemessung - Abwasserhebeanlagen
Auszug im Originaltext aus DIN EN 12056-4 (2001-01)
Der Gesamtzufluss V wird nach EN 12056-2 bzw. EN 12056-3 berechnet.Über die nach EN 12056-2 festgelegten Bemessungen hinaus ist zu berücksichtigen, dass die Fließgeschwindigkeit in der Druckleitung 0,7 m/s nicht unterschreiten bzw. 2,3 m/s nicht übe...
- DIN-Norm im Originaltext -
DIN-Norm
Nutzvolumenbemessung - Abwasserhebeanlagen
Auszug im Originaltext aus DIN EN 12056-4 (2001-01)
Anlagen zur begrenzten Verwendung nach prEN 12050-3 [ EN 12050-3 ] sind hiervon ausgenommen. Das empfohlene Nutzvolumen wird bestimmt nach(5) V = T * VpDabei ist: ... ... Der Hersteller kann andere Werte für die Mindestlaufzeit T angeben. Das Nutz...
- DIN-Norm im Originaltext -
DIN-Norm
Prüfung - Abwasserhebeanlagen für fäkalienfreies Abwasser
Auszug im Originaltext aus DIN EN 12050-2 (2015-05)
5.1 Vorbereitung 5.1.1 AllgemeinesDie Prüfung ist an einer Anlage vorzunehmen, die bezüglich der Form, der Maße und der Werkstoffe mit den Prüfunterlagen des Herstellers übereinstimmt. Es ist zu prüfen, ob die Anforderungen dieser Norm e...
- DIN-Norm im Originaltext -
DIN-Norm
Inspektion und Wartung - Abwasserhebeanlagen
Auszug im Originaltext aus DIN EN 12056-4 (2001-01)
8.1 Inspektion Abwasserhebeanlagen sollten monatlich einmal vom Betreiber durch Beobachtung von mindestens zwei Schaltzyklen auf Betriebsfähigkeit geprüft werden.8.2 Wartung Die Anlage muss regelmäßig durch einen hierfür Fachkundigen gewartet werden....
- DIN-Norm im Originaltext -
DIN-Norm
Schutz gegen Rückstau - Abwasserhebeanlagen
Auszug im Originaltext aus DIN EN 12056-4 (2001-01)
Trotz der Bemessung nach den jeweils geltenden allgemein anerkannten Regeln der Technik und des sorgfältigen Betriebs der öffentlichen Kanalisation können öffentliche Misch- und Regenwasserkanäle aus wirtschaftlichen Gründen nicht so dimensioniert we...
- DIN-Norm im Originaltext -
DIN-Norm
Empfohlene Werkstoffe - Abwasserhebeanlagen für fäkalienfreies Abwasser
Auszug im Originaltext aus DIN EN 12050-2 (2015-05)
Die folgenden Werkstoffe in Tabelle A.1 sind erfahrungsgemäß für Hebeanlagen für fäkalienfreies Abwasser geeignet. ... Metallische Werkstoffe nach Tabelle A.1, die mit dem Abwasser in Berührung kommen und die nicht selbst k...
- DIN-Norm im Originaltext -
DIN-Norm
