Baukonstruktion

Schwimmender Estrich

Bei schwimmendem Estrich handelt es sich um eine Konstruktionsform, die häufig im Wohnungsbau und beim Bau von Büro- und Verwaltungsgebäuden zum Einsatz kommt, denn schwimmender Estrich verbessert die Trittschall- und Wärmedämmung der Böden. Die Bezeichnung schwimmend basiert darauf, dass der Estrich keine direkte Verbindung zu den umliegenden Bauteilen wie Wänden, Rohren und Untergrund hat. Er wird auf Dämmschicht verlegt und ein elastischer Randstreifen aus Dämmmaterial verhindert die Berührung mit den Wänden. Rohre werden mit Dämmmaterial verkleidet bevor der Estrich aufgebracht wird. Der Estrich schwimmt bedeutet also, dass die Estrichplatte in alle Richtungen beweglich verlegt ist.

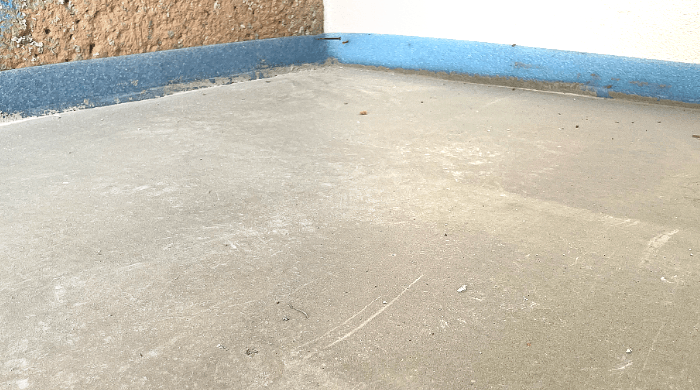

Schwimmender Estrich mit Randdämmstreifen und Dehnungsfuge Bild: © WoGi, fotolia.com

Schwimmend verlegt werden sowohl Trockenestriche als auch Nass- und Fließestriche, die mittels Magnesia, Zement, Calciumsulfat und Bitumen gebunden werden. Ein typischer Bodenaufbau mit schwimmendem Estrich setzt sich aus Untergrund (z.B. Rohdecke), Dämmschicht mit Sperrschichten oben und unten, Estrich und Bodenbelag zusammen. Wie dick der Estrich eingebaut werden muss, variiert nach Biegezugfestigkeitsklasse und der erforderlichen Härte des Estrichs.

Auch beim Bau von Fußbodenheizungen wird der Estrich schwimmend verlegt, und gleichzeitig als Bauteil Boden zur Heizfläche für den Raum. Die möglichen Konstruktionen werden als Heizestrich bezeichnet.

Dieser Beitrag wurde von unserer Bauprofessor-Redaktion erstellt. Für die Inhalte auf bauprofessor.de arbeitet unsere Redaktion jeden Tag mit Leidenschaft.
