Baukonstruktion

Außenwand

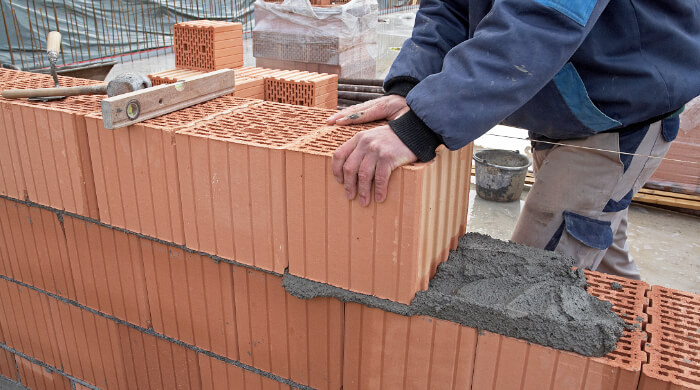

Außenwände trennen Außen- und Innenraum voneinander und erfüllen als meist tragende Wände die statische Aufgabe, die Vertikallasten aufzunehmen.

Zudem werden Außenwände so konstruiert, dass sie einen sommerlichen und winterlichen Wärmeschutz bieten, das bedeutet Außenwände werden gedämmt, um im Inneren des Gebäudes ein angenehmes Raumklima zu gewähren, und das auch bei extremer sommerlicher Hitze oder tiefen winterlichen Minustemperaturen. Realisiert wird das über bestimmte Baustoffe, die aufgrund von vielen Lufteinschlüssen, geringe Rohdichten und damit gute Wärmedämmwerte haben, wie z. B. Porenbetonsteine. Aber auch das Versehen von Außenwänden hoher Rohdichte (Mauerwerk aus Kalksandsteinen, Betonsteinen oder Ortbetonwände) mit Wärmedämmplatten und einem Witterungsschutz (Putz) sogenannte Wärmedämmverbundsysteme oder das Einbringen von Kerndämmungen in zweischalige Außenwände oder auch die Konstruktion der Außenwände mit einer vorgehängten hinterlüfteten Fassade dienen der Realisierung von Wärmedämmungen an bzw. in Außenwänden. Auch vorgefertigte mehrschalige Fertigbetonwände, die bereits mit Wärmedämmplatten ausgestattet sind, werden beim Bau von Außenwänden eingesetzt.

Modernes Einfamilienhaus mit Außenwänden in Sichtbeton Bild: © Gunnar Assmy, fotolia.com

Neben der Wärmedämmung von Außenwänden spielen auch die Schalldämmung, Wind- und Luftdichtheit sowie der Feuerwiderstand, den die Wand haben muss, um einen gewünschten Brandschutz zu gewährleisten, eine wichtige Rolle als Kriterien für die zu errichtende Außenwand. Nach ihnen bestimmen sich sowohl Konstruktion als auch, Wahl der Materialien, sowie die Ausführung der Bauleistungen.

Typische Außenwandkonstruktionen unter Berücksichtigung von Wärmedämmung sind:

Einschalige Außenwände aus Leichtbeton oder Porenbeton sowie Wärmedämmziegeln. Hier können aufgrund der geringen Rohdichte der Baustoffe gute Wärmedämmwerte ohne zusätzliche Maßnahmen im Winter erreicht werden. Schalldämmung, Feuerwiderstand und sommerlicher Wärmeschutz sind dagegen weniger vorteilhaft.

Natürlich können einschalige Außenwände auch aus Betonsteinen, Mauerziegeln, Kalksandstein oder Naturstein gebaut werden, allerdings treten dann Wärmedämmeigenschaften in den Hintergrund. Schalldämmung und Brandschutz wären bei solchen Außenwänden aufgrund hoher Rohdichten und hoher Feuerwiderstände der Mauersteine wieder positiver zu werten.

Einschalige Außenwände mit Wärmedämmung werde aus Mauersteinen mit hoher Rohdichte gemauert, z. B. Ziegelsteine oder Kalksandsteine oder als Stahlbeton- bzw. Betonwände vorgefertigt oder vor Ort gegossen. So erstellte Wände verfügen aufgrund der hohen Rohdichte der Materialien, über gute Schalldämmwerte. Um auch die Wärmedämmung zu optimieren, werden sie mit einem Wärmedämmverbundsystem bestehend aus Wärmedämmschicht und Putzschicht als Witterungsschutz versehen. Als Dämmstoffe kommen vielfach Mineralfaserdämmplatten oder Polystyrol-Hartschaumplatten zum Einsatz. Dabei bestimmt die gewählte Dämmstoffdicke, wie hoch die erreichbare Wärmedämmung ist.

Zweischalige Außenwände bestehen aus einer tragenden Außenwand des Gebäudes (Hintermauerschale - 1. Schale = Tragschale) und zum anderen aus einer vorgemauerten Fassade (Verblendmauerwerk - 2. Schale = Vorsatzschale). Die vorgemauerte Wand hat keine tragende Funktion, sondern dient der tragenden Wand als Schutz vor Schlagregen und wird mit Mauerankern an der tragenden Hintermauerschale befestigt. Der Raum zwischen den beiden Schalen dient der Wärmedämmung, ursprünglich war er einfach mit einer Luftschicht versehen. Heute werden Dämmungen mit Luftschicht oder Kerndämmungen eingebracht, die den gesamten Schalenzwischenraum ausfüllen.

Zweischaliges Mauerwerk mit Kerndämmung aus Mineralwolle Bild: © Kara, fotolia.com

Ähnlich funktionieren vorproduzierte Mehrschichttafeln aus Stahlbeton incl. Dämmung. Auch hier ist die innere Betontafel die tragende, die äußere hat Schutzcharakter und wird ab Werk bereits mit einer Dämmschicht versehen. Die im Werk hergestellten Wandtafeln können vor Ort schnell montiert werden. Bei Doppelwandtafeln, die über einen Luftraum zwischen den beiden vorgefertigten, geschosshohen und durch Gitterträger fest verbundene, bewehrte Wandelemente verfügen, von denen das äußere oft bereits mit einer Dämmstoffplatte versehen ist, wird auf der Baustelle in eben diesen Luftraum noch Ortbeton gefüllt. So entsteht eine massive, gedämmte, schnell realisierte Außenwand.

Außenwände mit vorgehängten hinterlüfteten Fassaden bestehen aus einer Außenwand mit Unterkonstruktion (Lattung und Konterlattung) in deren Fächer die Wärmedämmung eingebracht wird, die aber auch zur Schaffung einer Belüftungsschicht und der Befestigung der vorgehängten Fassade dient. Diese äußerste Schicht, die vorgehängte Fassade (Fassadenbekleidung) wiederum schützt diesen Wandaufbau vor Schlagregen und kann aus Materialien, wie Holz, Keramik, Kunststein, Metall u. a. bestehen.

Dieser Beitrag wurde von unserer Bauprofessor-Redaktion erstellt. Für die Inhalte auf bauprofessor.de arbeitet unsere Redaktion jeden Tag mit Leidenschaft.
